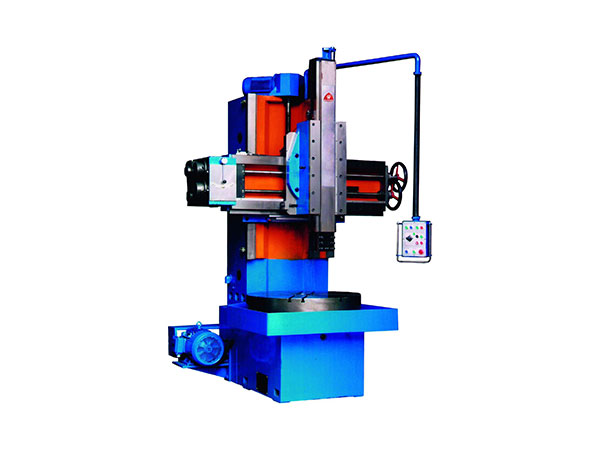

单柱立式车床C518

2020-03-21

次

详细介绍：

主要技术参数
技术参数项目	单位	C 518		CK 518	CK 518D		CK 518 Y	CK 518 YD		CK 518 Y-1
最大车削直径	mm	Φ 860		Φ 900	Φ 900		Φ 900	Φ 900		Φ 900
最大工件高度	mm	700		850	750		750	750		750
横梁升降距离	mm	600		600	600		600	600		600
刀架水平移动距离	mm	550		600	600		600	600		600
刀架垂直移动距离	mm	650		650	650		650	650		650
工件最大回转直径	mm	Φ 900		Φ 940	Φ 940		Φ 11 00	Φ 11 00		Φ 11 00
工作台面直径	mm	Φ 830		Φ 830	Φ 830		Φ 630 三爪液压卡盘			工装定制专机
							（夹紧范围：40 ~ 630，撑紧范围：80 ~ 630）
最大工件重量	kg	1200		1200	1200		1200	1200		1200
工作台转速级数		机械6档		机械6档（标配）/ 6档变频（选配）			2档变频	2档变频		2档变频
工作台转速范围	r /min	17~ 220		17~ 220			12~ 200	12~ 200		12~ 200
进给量级数		6		无级
进给量范围	mm /min	12 ~90		0~ 500
电动刀架		/		/	AK 27 320 * 4QY5		/	AK 27 320 * 4QY5		/
CNC 操作系统		/		北京凯恩帝K 1000 T- Ci / 广数 GSK 980 TC3 / 西门子 808 D数控系统（选配）
X、Z 轴伺服电机		/		根据数控系统匹配
主电机功率	kw	15
机床重量	kg	6500
机床尺寸	mm	2000 * 1840 * 2950		2000 * 2240 * 3000
		备注：外防护罩、排屑、冷却等特殊配置根据用户要求选配。
工作精度
圆度			圆柱度			平面度			粗糙度
0.01 mm			0.015 mm			0.02 mm

单柱立式车床属车床的一种，即立车系列中普通车床，适用于多种中小型环形件、壳体及法兰等零件的外圆、外锥面、内孔、内锥面车削及钻孔、扩孔、镗孔等加工。单柱立式车床是专为钢球设备的球板加工而设计的，同时亦广泛适用于各种盘状零件的加工。

立式车床

单柱立式车床的结构与特点

1、主变速箱采用液压变速;工作台转速由手动转阀选定，通过电---液操纵实现;

2 、垂直刀架，液压系统备有保压装置;

3 、横梁夹紧机构采用弹簧夹紧，液压松开;

4 、备有数显装置(需特殊订货);

5 、主变速箱及工作台主轴支撑及传动自动润滑;

6 、主传动皮带拉力、主轴轴承间隙、垂直滑枕螺母间隙及横梁夹紧力均可调;

7 、进给机构有保险装置
