数控立式车床CK516D

2020-03-21

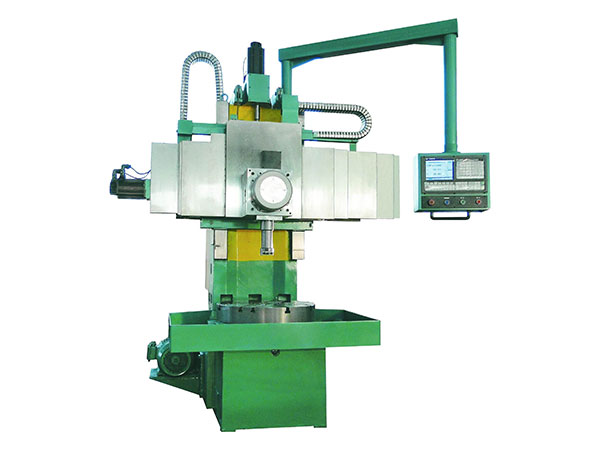

数控立式车床CK516D
详细介绍:

主要技术参数

技术参数项目

单位

C516

CK 516

CK 516D

CK 516Y

CK 516 YD

CK 516 Y-1

最大车削直径

mm

Φ 630

Φ 630

Φ 630

Φ 630

Φ 630

Φ 630

最大工件高度

mm

600

600

500

500

500

500

横梁升降距离

mm

500

500

500

500

500

500

刀架水平移动距离

mm

600

450

450

450

450

450

刀架垂直移动距离

mm

500

500

500

500

500

500

工件最大回转直径

mm

Φ 630

Φ 630

Φ 630

Φ 630

Φ 630

Φ 630

工作台面直径

mm

Φ 630

Φ 630

Φ 630

Φ500三爪液压卡盘

工装定制专机

(夹紧范围:70 ~ 500,撑紧范围:150 ~ 500)

最大工件重量

kg

800

800

800

800

800

800

工作台转速级数


机械3档

机械3档(标配) / 3档变频(选配)

工作台转速范围

r /min

60、100、200

60、100、200(标配) / 12~260(选配)

进给量级数


3

无级

进给量范围

mm /min

15、30、45

0~500

电动刀架


/

/

AK 27300 * 4C

/

AK 27300 * 4C

/

CNC操作系统


/

北京凯恩帝K 1000 T - Ci / 广数 GSK 980 TC3 / 西门子 808 D数控系统(选配)

X、Z轴伺服电机


/

根据数控系统匹配

主电机功率

kw

7.5

机床重量

kg

3500

机床尺寸

mm

1821 * 1310 * 2560

1880 * 1310 * 2670



备注:外防护罩、排屑、冷却等特殊配置根据用户要求选配。

工作精度

圆度

圆柱度

平面度

粗糙度

0.01 mm

0.015 mm

0.02 mm

岳阳岳机机床制造有限公司,单柱立式车床,岳阳数控立式车床

数控立车适宜加工中、小型盘、盖类零件 高强度铸铁底座、立柱,有良好的稳定性和抗震性能 立式结构,装夹工件方便,占地面积小 采用油水分离结构,使冷却水清洁环保持久 分离式冷却水箱,便于清洗 精密、高刚度弹筒式主轴结构,便于维修 主轴套筒全对称、悬挂式设计 , 更好的消除热变形对加工精度的影响 大功率交流主轴电机,增强了机床运转的稳定性 主轴采用进口高级润滑脂润滑,全封闭,免维护 床鞍、立柱导轨采用超重负荷直线滚动导轨,动态响应性能好,精度保持性高 配备优质 6工位立式电动刀架,刚性高、换刀迅速、可靠 集中式机床操作面板,使操作更加方便、快捷 X/Z轴采用高精度滚珠丝杠和丝杠专用轴承,精度保持性好 整体式全封闭防护, 环保清洁。

小立车

小立车

特点:

1、具有大型正规立车的精度、功能;

2、无级调速,主电机变频调换转速;

3、价格经济,结构更科学;

4、增加动力铣头。
